摘要：本文通過理論分析和大量的測試數據剖析了傳統的RSF存在的分流比非線性、流量系數非線性和臨介雷諾數的不確定因素。在此基礎上，我們采用三段系數修正算法，將其流量函數進行線性化，做到流量系數為一常數。采用溫度補償算法將蒸汽的密度變化引起的質量流量的變化進行修正。通過大量測試數據證明，在1∶8的流量范圍內，其質量流量誤差僅為1%—1.5%，其數字電路總功耗只有180μA。

傳統的分流旋翼流量計(RSF)的基本原理是在主管道中裝置一塊節流孔板，由于它的節流作用，在孔板前后產生壓力差。在節流件上、下游二側開孔，接向另一分流管路，并在上游分流管入口處安裝噴嘴。在壓力差的作用下 ,一部分流體經噴嘴流經分流管路沖擊安裝在分流管路中的旋翼使其旋轉(翼輪)，翼輪的旋轉經阻尼減速傳遞到指針表頭，指示流體總量。該流量計存在如下缺陷：

(1)精度低，誤差大，高達2.5—8%，流量指示值與實際值的關系出現較大的非線性。

(2)傳動環節多、結構零件多，包括傳感翼輪、阻尼葉片、減速器、摩擦盤、摩擦輪、調整齒輪系、計數齒輪系、指針指示器等，多大上百個零件。

(3)在管路閥門突然開啟和突然關閉時特別容易損壞翼輪和輪桿。

(4)調節機構是人工操作的，當蒸汽的壓力和溫度發生變化時，對應的密度不能自動補償，不能測量變化密度的蒸汽的質量流量。

1、流體測量中非線性修正基本策略

液體和氣體的流量測量涉及到了各行各業。流量測量精度的影響因素是多樣的。流量計測量的指示值與實際值的非線性問題一直是影響其精度的主要因素。一方面是流體流動狀態的變化造成的，流體在層流狀態下流量系數是個變數，而在紊流狀態下其流量系數是個近似常數。特別是在層流和紊流的臨介流態下流量系數是不穩定的。這個問題的解決辦法一般是采用改變流道結構、提高流體流速，使層流和紊流的臨介流態下移，擴大我們真正測量的紊流狀態的范圍。如圖1、圖2中舉例所示的分流旋翼式蒸汽流量計，我們已做到了將總流量的12%以上的流量范圍全部整定為紊流狀態的測量范圍，即測量范圍可達1：8(原來為1：3)。

另一方面，雖然在紊流狀態范圍內其流量系數是個近似常數，翼輪轉速與實際流量仍然存在一定的非線性誤差，這種非線性誤差導致測量精度級別達不到很高的要求。因此，我們提出用三段系數修正算法將流量函數進行線性化修正和補償，效果甚佳，方法簡練、實用，在RSF流量計中使用該法精度達到了1級和1.5級。

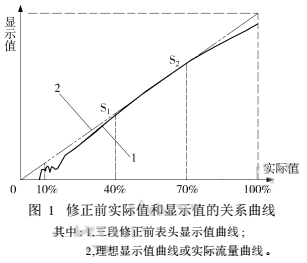

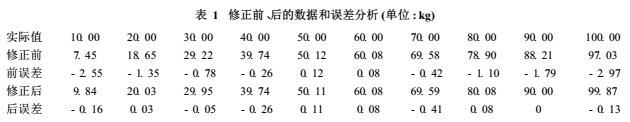

本人通過對RSF流量計大量的測試和實驗數據繪制了如圖1所示的流量實際值和指示值(顯示值)曲線。圖1中，雙點劃線是理想顯示值曲線或者是實際流量曲線。實線是流量計表頭顯示值曲線，也就是在沒有進行非線性修正和補償以前，我們將設計好的流量計表頭設置一個比較理想的流量系數，在全量程的范圍內測量繪制出了圖中實線所示的流量計表頭顯示值曲線。

從圖中可以看出，在總流量的12%以下是層流和臨介狀態，這個范圍屬非測區(在引言中已經闡明)。在總流量的40%～70%的范圍內流量計表頭顯示值曲線和實際流量曲線基本重合，而在40%以下和70%以上的流量范圍內流量計表頭顯示值偏離了實際流量。這說明雖然都在紊流狀態(流量系數僅是個近似常數)范圍內，測量的指示數據與實際數據不完全相符，一只流量計在全量程的范圍內只用一個流量系數想達到很高的精度是不可能的。

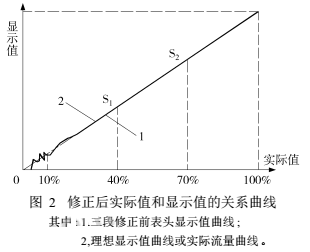

要想提高精度必須采用流量系數分段法，也就是說在40%以下(不包括 12%以下的流量范圍)采用一個流量系數，在40%～70%的流量范圍內采用*二個流量系數(理想流量系數)，在70%以上的流量范圍內采用*三個流量系數。這樣，三段流量系數修正后，流量計在全量程的范圍(12%～100%)內流量計表頭顯示值和實際流量相吻合。也就是說，如圖所示的40%以下的實線部分以S1點為轉軸向雙點劃線重合處旋轉，70%以上的實線部分以S2點為轉軸向雙點劃線重合處旋轉，使得全流量范圍上，流量計表頭顯示值曲線向?qū)嶋H流量曲線全部重合。這樣，就達到了表頭顯示值和實際流量值一致。

2、三段流量系數修正算法

如上所述的基本策略實際上就是修正了40%以下的流量系數和修正了 70%以上的流量系數。用圖1表示就是改變了40%以下的流量指示值曲線的斜率和70%以上的流量指示值曲線的斜率。

設：12%～40%的流量范圍內的流量系數為*一段流量系數C1，40%～70%的流量范圍內的流量系數為*二段流量系數(理想流量系數)C2，70%～100%的流量范圍內的流量系數為*三段流量系數C3。則：修正后表頭顯示值曲線的分段函數方程為

其中：Y1后、Y2后、Y3后分別為修正后*一段、*二段、*三段的流量指示值；X為隨機定量給出的實際流量值；S1、S2分別為段間流量的當量值，即：未乘系數時的當量流量。

我們可以用實測標定的方法找出理想流量系數C2，并且在修正之前全量程范圍都采用C2。用實測統計的方法找出段間流量的當量值S1、S2，一般來說S1為滿量程流量qmax的40%左右的當量值，S2為滿量程流量qmax的70%左右的當量值。剩下的問題就是怎樣求出12%～40%流量范圍的*一個流量系數C1和70%～100%流量范圍的*三個流量系數C3。

因?yàn)镃2S1就是S1點的實際流量(也是S1點的理想顯示值)；C2S2就是S2點的實際流量(也是S2點的理想顯示值)，所以，C2S1就是qs1(即40%的 qmax)；C2S2就是qs2(即70%的qmax)。又因?yàn)閅1前、Y3前是全量程設置一個流量系數而得到了指示值；Y1后、Y3后是我們修正后的理想顯示值，所以，Y1后、Y3后就分別是標準流量值q1標準1、q3標準1；Y1前、Y3前就分別是未修正前表頭顯示值q1前顯、q3前顯。即：式(4)、(5)就變?yōu)?/div>
