在化工行業，腐蝕性、安全衛生的介質比較常見，本文針對雷達液位計在化工行業應用中遇到的不同容器、不同介質及各種復雜的測量環境，根據雷達液位計的測量原理和特點，總結出安裝注意要點。

雷達液位計測量原理特點：

雷達液位計采用電磁波脈沖的測量方法，工作頻率26GHZ，波束能量低，可安裝于各種金屬、非金屬容器或管道內，對液體、漿料及顆粒料的物位進行連續測量。適用于粉塵、溫度、壓力變化大，有惰性氣體及蒸汽存在的場合。雷達液位計對人體及環境均無傷害，還具有不受介質比重的影響，不受介電常數變化的影響，不需要現場校調等優點。

雷達液位計發射功率很低的*短的微波通過天線系統發射并接收。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保*短時間內穩定和精確的測量。

雷達液位計在化工行業的應用：

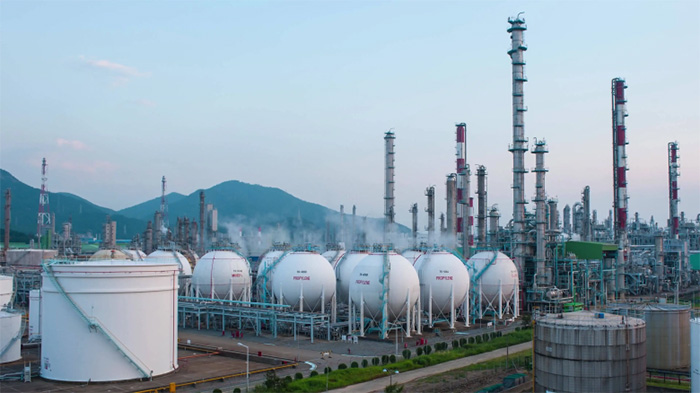

球罐在化工行業也比較常見，它的直徑多數都大于10m，經常用于儲存帶壓、防腐蝕性強或易燃易爆的危險介質，由于其量程較大，多采用非接觸式雷達液位計測量，其量程可達到30m，精度±3mm。

立罐，在化工行業常用來儲存常壓介質，量程比較大，多為10-30m，且多有內浮頂，在選用雷達液位計的時，需要考慮罐內是否存在導波管，有導波管的罐體可采用接觸式導波雷達液位計，沒有的導波管的，可采用非接觸雷達液位計。

過程罐一直是化工行業的難點，反應過程罐帶有伴熱攪拌等設備，這是其它測量?jī)x表無法正常工作的難點，非接觸式的平板雷達液位計不受攪拌伴熱影響，可以穩定的工作。

雷達液位計安裝應注意的問題：

（1）當測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度。

（2）盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線*近的1/3錐形發射區內有障礙裝置（因?yàn)檎系K裝置越近，虛假反射信號越強）。若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較容易地將虛假信號濾出。

（3）要避開進料口，以免產生虛假反射。

（4）傳感器不要安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不能距離罐壁很近位置安裝，安裝位置在容器半徑的１／２處。

（5）要避免安裝在有渦流的地方。

（6）若傳感器安裝在接管上，天線必須從接管伸出來。喇叭口天線伸出接管至少10mm。可以采取加大接管直徑的方法，以減少由于接管產生的干擾回波。

雷達液位計可以用于對液體、漿料等介質的勘測，它的溫度、壓力適合力是很強的。雷達液位計它可以在化工行業廣泛運用。
