投入式液位計工作原理

投入式液位計的基本工作原理就是靜壓液位測量。液體介質中，某一個深度產生的壓力就是測量點以上的介質自身的重量所產生的。它與介質的密度和當?shù)氐闹亓铀俣瘸烧取Ｍㄟ^公式P=ρgh反映了他們之間的比例關系。其中P=壓力，ρ＝介質密度，g＝重力加速度，h＝測量點的深度。所以投入式液位計測量的物理量其實是壓力，通過投入式液位計的標定單位mH2O 就可以了解。而實際的液位必須通過知道密度和重力加速度這兩個參數后，通過換算獲得。這樣的換算在工業領域中通常是通過二次儀表或者PLC進行的。

投入式液位計主要測量鹽酸、硫酸、硝酸、氫氟酸、氫氧化鈉、雙氧水等有腐蝕性的液體，或者化工、電鍍廢水。主要應用在測量腐蝕性介質，其具有耐腐蝕強，性能穩定等優點。下面我們介紹下防腐型投入式液位計使用。

投入式液位計壓力敏感核心采用了耐腐蝕性強的陶瓷傳感器，內部的專用集成電路將傳感器毫伏信號轉換成標準遠距離的傳輸電流信號，可以直接與計算機接口卡、控制儀表、智能儀表或PLC 等方便相連。該系列產品廣泛應用于工業過程控制、石油、化工、冶金等行業。

投入式液位計接線方法

投入式液位計兩種輸出方式（RS485或4~20mA）可選，其接線方法如下：

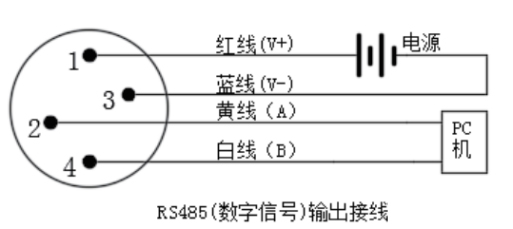

RS485輸出接線圖（四線制）：

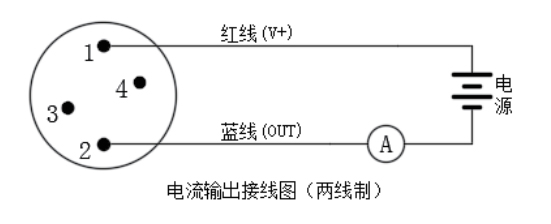

4-20mA輸出接線圖（二線制）：
