超聲波液位計專用于連續性液位的測量。其工作原理是通過超聲波液位計的換能器（探頭）發出高頻超聲波脈沖，當遇到被測液位表面時，該聲波被反射回來，部分反射回波被換能器（探頭）接收并轉換成電信號。超聲波液位計是利用聲波發射與接收的時間差，以及聲波傳播速度來計算液面高度的。

超聲波液位計的型號是根據不同工況的需求而設計的，因此用戶在選型時，應注意超聲波液位計的型號和尺寸是否滿足工況的要求。為有助用戶更好地了解和選擇超聲波液位計，本文以計為Uson系列超聲波液位計為例，就超聲波液位計的型號和尺寸圖進行介紹。

目前，計為超聲波液位計主要有Uson-11標準型超聲波液位計和Uson-21隔爆型超聲波液位計兩種型號供用戶選擇。每個型號按量程長短又可分為5米、10米和15米三個量程，按探頭是否耐腐蝕劃分，又分為標準型和防腐型。

一、標準型超聲波液位計

Uson-11標準型超聲波液位計采用無接觸式測量法，易于安裝、便于維護、測量精準高效，被廣泛應用于污水處理、化工、火電廠、船舶等行業，適合無易燃易爆氣體環境下各種槽池、槽渠、儲罐、槽罐等的連續性液位測量。

計為Uson-11標準型超聲波液位計的具體尺寸圖如下圖所示：

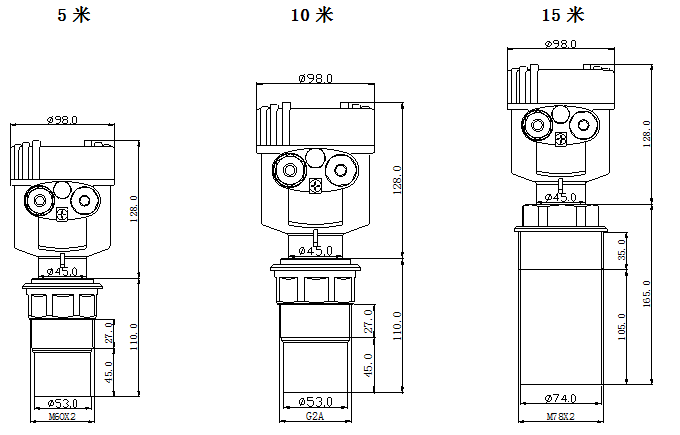

Uson-11標準型超聲波液位計尺寸圖

上圖中，從左至右依次為5米、10米和15米量程的標準型超聲波液位計，從上圖不難看出，5米量程和10米量程的標準型超聲波液位計的規格完全相同，而15米量程除探頭部分的尺寸稍大外，其他部分的尺寸與5米量程和10米量程的標準型超聲波液位計基本一致。

二、隔爆型超聲波液位計

Uson-21隔爆型超聲波液位計采用隔爆外殼設計，通過**防爆認證中心認證，防爆等級為Ex d IIC T6 Gb。相比Uson-11標準型超聲波液位計，其不僅能夠適用于普通工況，而且能夠適用于具有爆炸性危險的工況。Uson-21隔爆型超聲波液位計的具體尺寸圖如下圖所示：

Uson-21隔爆型超聲波液位計尺寸圖

上圖可見，5米和10米量程的隔爆型超聲波液位計的尺寸完全一樣，15米量程的隔爆型超聲波液位計的探頭尺寸稍大，其他規格與5米和10米量程的大致相同。

三、分體式超聲波液位計

Uson-31分體式超聲波液位計的探頭（換能器）和主機（變送器）可分開安裝。探頭防護等級高達IP68，主機防護等級為IP65，且通過防爆認證。適用于實時監控遠程液位情況的應用場合，具有精度高、壽命長、穩定可靠、安裝維護方便等特點。

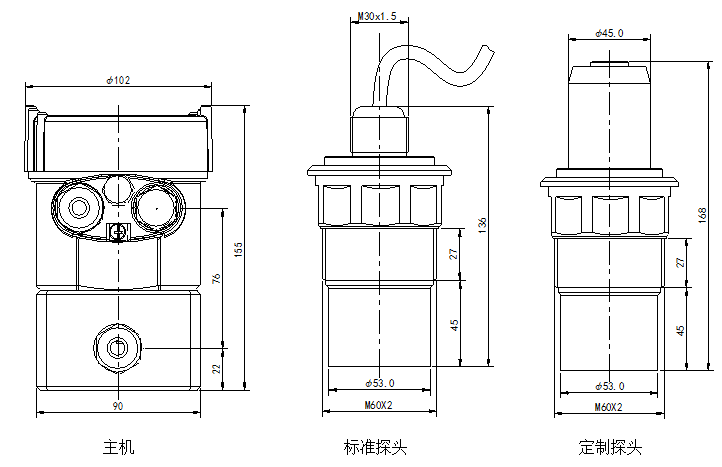

Uson-31分體式超聲波液位計尺寸圖

需要說明的是，無論是標準型、隔爆型還是分體式的超聲波液位計，它們的過程連接有螺紋和法蘭可選，具體規格有螺紋G2″A、螺紋M48×2、螺紋M60×2、螺紋M78×2、法蘭DN50PN10、法蘭DN65PN10、法蘭DN80PN10，當然也可以根據客戶具體要求進行定制。
